交流固态继电器-(SOLTD STATE RELAY)是一种四端有源器件,简称AC SSR。其中两端为输入控制端另外两端为输出受控端,中间采光用光电隔离,以实现输入与输出之间的电气隔离(浮空)。当输入端加上直流或脉冲信号,输出端就能从关断态转变成导通态,从而控制较大的交流负载。它属于机电一体化高科技产品,由于直接提供了计算机的接口,因此在工业自动化领域得到了广泛地应用。开关型式分为过零导通型和随机导通型。
按产品特点和工艺特点分为:普通型S系列;增强型H系列;超导型CD系列三种;固态继电器在使用时要配用合适的散热器和半导体专用的快速熔断器,并在散热器和固态继电器之间加上我公司特有的柔性导热垫。

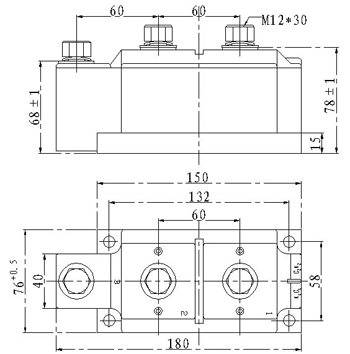

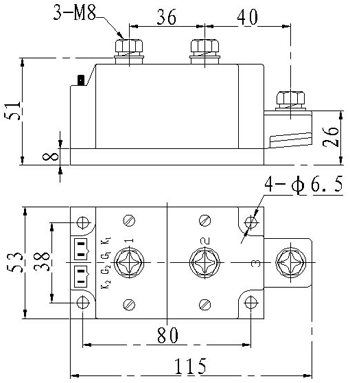

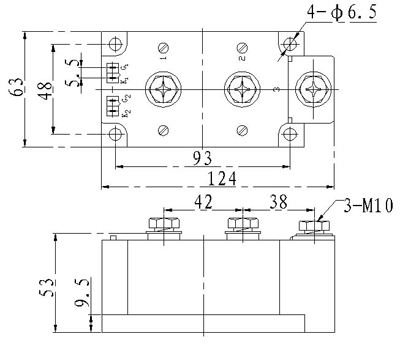

外形及安装尺寸图:
外形: Q1式 外形: Q2式
外形: Q3式
